纳米成型技术（NMT，即Nano Molding Technology)，是金属与塑料根据纳米技术结合的工法实现一体成形，不但能够兼顾金属外观质感，也可以简化产品机构件设计，让产品更轻、薄、短、小，且较CNC工法更具成本效益。

近年来，随着消费者对手机质感、重量和档次的要求不断提高，逐渐倾向于选择质感好、机身轻薄的手机，所以铝合金、不锈钢等金属材料等满足制造条件的材料受到了手机生产商的青睐。但采用全金属外壳会使手机信号大大减弱，而塑料对信号几乎没有影响。手机质感、信号保真的要求都推动手机外壳材料从塑料到金属+塑料的过渡。

材料设计师们将金属外壳镂空一小部分，再将塑料填补到镂空部分中，使塑料和金属成为一体。目前纳米成型技术（NMT，即Nano Molding Technology)就是能很好实现以上构想的方法之一。NMT是金属与塑料以纳米技术结合的工法，先将金属表面经过纳米化处理后，塑料直接注射成型在金属表面。树脂的易成型性、易弯曲性与金属的刚性、強度及耐热性的相互组合，可制成复杂精巧的金属塑料一体化产品，不但能兼顾金属外观质感，也可以简化产品结构件设计，让产品更轻、更薄、短、小，且较CNC工法（电脑控制机床加工方法）成本更低。

我们可以通过下面的视频来全面了解纳米注塑成型技术。

从视频中可以看到，一块铝材历经7道工序(铝板→CNC粗铣打磨→T处理→纳米注塑→精铣→高光C角处理→阳极氧化→CNC去辅助结构)，最后得到手机外壳成品。图1 为NMT流程简单示意图。

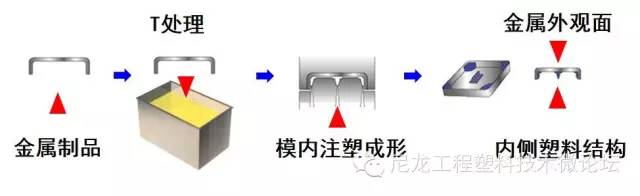

图1 NMT流程简单示意图

在整个纳米注塑过程中都需要准确调控，下面我们着重来讲解材料的选择、T处理过程、NMT成型过程所需要注意的事项。

1、材料选择

金属材料

1)铝及铝合金：1000~7000 series and ADC-12 (压铸件)

2)镁及镁合金：AZ-31B and AZ-91D

3)不锈钢系列：SUS-304, 316, 316L以及其他铁系列合金

4)铜及铜合金：C110, C1020, C5191, KFC5, CAC16和KLF194

5)钛及钛合金：KSTI 和 KS40

塑料材料

不是所有的塑料都能和金属粘接，在纳米注塑的塑料选材上有一定要求：

1)强度要足够高，通用塑料达不到要求；

2)收缩率尽量和金属的收缩率接近，必要时可以加一些玻纤来降低塑料的收缩率；

3)塑料还必须和金属纳米空洞里残留的处理液（一般为胺类物质）反应，提高拉拔力！

目前满足条件的稳定材质有以下4种：

1)PPS : 宝理 5120(白)/ 1135(黑)/ F458A (黑)

东漕 BGX120(黑)/BGX140(黑)/BGX545(黑)

2)PBT

3)PA (Nylon尼龙) ：黑色

4)PPA ：多色

仅有PBT与PPS和金属的粘接性能较好。国内大部分手机用的PBT、PPS来自日本，如：宝理、东丽和东曹；有一部分来自国产，如：华立兴、银禧科技等。

2、T处理过程

T处理之所以这么叫是因为大成（日本大成建设集团）的英文名首字母为“T”，日本大成发明的T处理主要经过碱洗、酸洗、T处理液、水洗四个步骤，如图2所示。首先通过T处理技术在金属表面形成纳米级的凹坑；再使用硬树脂通过注塑进入纳米级的凹坑，使树脂与金属连接在一起。

T处理工艺最关键的当属T处理液。目前，日本大成对T处理液仍处于保密状态；据行业内人士分析，T处理液的主要成分是胺类物质。

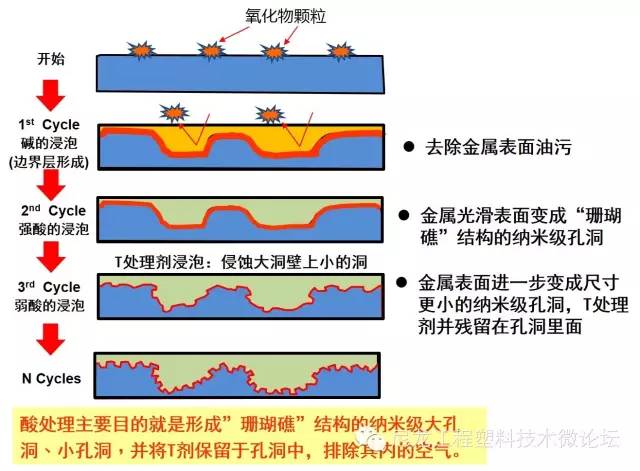

图2 T处理流程示意图

3、NMT成型过程
